Розумні кульові крани та електроприводи 1DAL



Розумні кульові крани й електроприводи 1DAL використовуються для дистанційного відкривання та перекривання водопостачання, створення автоматичних сценаріїв і побудови систем захисту від протікання. В асортименті представлені готові латунні крани з електроприводом та акумулятором, а також накладні Wi-Fi і ZigBee-приводи для автоматизації вже встановленого кульового крана з ручкою-важелем.

Залежно від моделі керування здійснюється через Wi-Fi або ZigBee. Пристрої можна використовувати окремо для дистанційного керування водою або об’єднувати з датчиками протікання: після виявлення води налаштований сценарій передає команду на закриття крана.



Які пристрої представлені в категорії

Асортимент 1DAL охоплює два основні типи обладнання:

• автоматичні кульові крани з інтегрованим електроприводом;
• накладні електроприводи для наявного кульового крана.

Готові крани представлені в розмірах:

• 1/2″ — DN15;
• 3/4″ — DN20;
• 1″ — DN25.

Усі три моделі працюють через ZigBee та обладнані вбудованим акумулятором заявленою ємністю 9000 мА·год.

Накладні електроприводи доступні у двох версіях:

• ELDR.WF — Wi-Fi 2,4 ГГц;
• ELDR.ZB — ZigBee 3.0.



Автоматичні кульові крани з електроприводом

Автоматичний кран являє собою готову запірну арматуру, у якій кульовий механізм та електропривід утворюють єдину конструкцію. Такий пристрій встановлюється безпосередньо в трубопровід замість звичайного ручного крана.

У категорії представлені:

• EBV15.ZB — кран 1/2″, DN15;
• EBV20.ZB — кран 3/4″, DN20;
• EBV25.ZB — кран 1″, DN25.

У характеристиках моделей зазначені латунний корпус, внутрішня різьба з обох боків, робочий тиск до 16 бар і температура води від +5 до +70 °C. Крани призначені для внутрішніх систем водопостачання та можуть встановлюватися горизонтально або вертикально.



Акумуляторне живлення

Кульові крани EBV15.ZB, EBV20.ZB та EBV25.ZB обладнані вбудованими акумуляторами заявленою ємністю 9000 мА·год. Акумулятор дозволяє електроприводу залишатися працездатним під час відключення основного електроживлення.

Для повної автономності всієї системи потрібно також враховувати живлення:

• ZigBee-хаба;
• домашнього роутера;
• датчиків протікання;
• інших пристроїв, що беруть участь у сценарії.

Акумулятор крана забезпечує роботу самого привода, але не гарантує доступ до застосунку або надходження віддалених сповіщень, якщо хаб, роутер чи Інтернет недоступні.

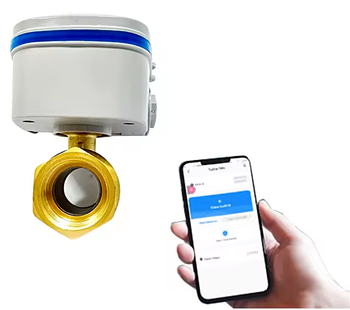

Кран 1/2″ DN15

Модель EBV15.ZB підходить для водопровідних ліній із різьбовим підключенням 1/2″ та умовним проходом DN15.

Такий розмір часто використовується:

• на окремих водопровідних гілках;
• перед бойлером;
• перед побутовою технікою;
• у невеликих квартирах;
• у технічних шафах;
• у локальних системах автоматичного перекриття.

Кран має латунний корпус, внутрішнє різьбове підключення, електричний привод і ZigBee-керування.



Кран 3/4″ DN20

Модель EBV20.ZB має підключення 3/4″ та умовний прохід DN20. Її можна розглядати для основних або розподільних водопровідних ліній відповідного діаметра.

Кран підходить для:

• вводу води у квартиру;
• приватного будинку;
• колекторної системи;
• технічного приміщення;
• окремої водопровідної гілки;
• системи захисту від протікання.

Технічні характеристики включають латунний корпус, робочий тиск до 16 бар і допустиму температуру води від +5 до +70 °C.



Кран 1″ DN25

Модель EBV25.ZB призначена для трубопроводів із підключенням 1″ та умовним проходом DN25.

Такий типорозмір може використовуватися:

• на вводі води у приватний будинок;
• у котельні;
• на основній водопровідній магістралі;
• у комерційному приміщенні;
• у системі з підвищеною пропускною здатністю;
• перед розподільним колектором.

Модель має латунний корпус, внутрішню різьбу, електричний привод, ZigBee-зв’язок та акумулятор 9000 мА·год.



Накладні електроприводи для кульових кранів

Накладний електропривід встановлюється на ручку-важіль уже змонтованого кульового крана. Такий спосіб автоматизації дозволяє зберегти наявну запірну арматуру, якщо її конструкція, розміри та необхідне зусилля повороту сумісні з приводом.

Після встановлення привод механічно переміщує ручку крана та може виконувати команди на відкривання або закривання.

Основні сценарії використання:

• дистанційне перекриття води;
• автоматичне закриття після сигналу датчика;
• керування подаванням води через застосунок;
• створення сценаріїв розумного будинку;
• автоматизація вже встановленого крана без його заміни.



Wi-Fi-електропривід ELDR.WF

ELDR.WF підключається до бездротової мережі Wi-Fi 2,4 ГГц та працює з платформою Tuya Smart. Для цієї версії не потрібен окремий ZigBee-шлюз.

Привід живиться від мережі 220 В і дозволяє:

• дистанційно відкривати кран;
• дистанційно закривати кран;
• створювати автоматичні сценарії;
• взаємодіяти із сумісним Wi-Fi-датчиком протікання;
• перевіряти стан пристрою через застосунок.

Модель призначена для встановлення на кульові крани з ручкою-важелем. Перед вибором необхідно перевірити механічну сумісність привода з конкретним краном.



ZigBee-електропривід ELDR.ZB

ELDR.ZB працює через ZigBee 3.0 та підключається до сумісного ZigBee-хаба. Через хаб привод можна інтегрувати в систему Tuya Smart і використовувати разом із датчиками та іншими пристроями автоматизації.

Модель живиться від мережі 220 В та підтримує:

• дистанційне відкривання й закривання;
• автоматичне перекриття води;
• взаємодію з ZigBee-датчиком протікання;
• сценарії з декількома датчиками;
• централізоване керування через хаб.

ZigBee-версія зручна для системи, у якій уже є шлюз або планується підключення кількох датчиків, кранів та інших пристроїв.



Чим Wi-Fi відрізняється від ZigBee



Wi-Fi

Wi-Fi-привід підключається безпосередньо до домашнього роутера. Це практичний варіант для одного крана або невеликої системи без окремого хаба.

Для стабільної роботи потрібне достатнє покриття Wi-Fi у місці встановлення.



ZigBee

ZigBee-пристрої працюють через сумісний хаб. Один шлюз може об’єднувати кілька датчиків, приводів та інших пристроїв.

ZigBee доцільно вибирати, якщо:

• система складається з декількох датчиків;
• потрібно керувати двома або більше кранами;
• у будинку вже встановлений ZigBee-хаб;
• планується розширення системи розумного будинку.



Розумний кран у системі захисту від протікання

Кран або електропривід самостійно не визначає появу води. Для автоматичного захисту потрібен сумісний датчик протікання.

Сценарій працює так:

1. датчик виявляє воду;
2. подія передається через Wi-Fi або ZigBee;
3. система запускає налаштовану автоматизацію;
4. кран чи привод отримує команду;
5. водопостачання перекривається;
6. користувач отримує сповіщення, якщо доступні живлення та Інтернет.

Один привод може перекрити тільки ту водопровідну лінію, на якій установлений відповідний кран. Для окремих вводів холодної та гарячої води зазвичай потрібні два виконавчі пристрої.



Де можна використовувати розумні крани

Автоматичні крани та електроприводи можна застосовувати для контролю водопостачання у:

• квартирі;
• приватному будинку;
• котельні;
• офісі;
• магазині;
• кафе або ресторані;
• готелі;
• технічному приміщенні;
• підвалі;
• системі з бойлером;
• колекторному вузлі;
• об’єкті, який часто залишається без нагляду.

Конкретну модель потрібно підбирати за діаметром трубопроводу, робочими параметрами системи, способом монтажу та протоколом зв’язку.



Що вибрати: готовий кран чи накладний привод



Готовий кульовий кран доцільний, якщо:

• система монтується з нуля;
• наявний кран потрібно замінити;
• потрібна інтегрована конструкція;
• потрібне акумуляторне живлення привода;
• трубопровід відповідає розміру 1/2″, 3/4″ або 1″.



Накладний привод підійде, якщо:

• вже встановлений справний кульовий кран;
• кран має ручку-важіль;
• немає потреби змінювати запірну арматуру;
• конструкція крана сумісна з механізмом;
• поруч доступне живлення 220 В.

Накладний привод не є кульовим краном — це окремий механізм, який повертає ручку наявної арматури.



Як вибрати діаметр

Розмір крана потрібно визначати за різьбовим підключенням і умовним проходом:

• 1/2″ відповідає DN15;
• 3/4″ відповідає DN20;
• 1″ відповідає DN25.

Не варто вибирати модель лише за зовнішнім діаметром труби. Перед установленням потрібно перевірити маркування на чинному крані, фітингу або трубопроводі.



Монтаж і налаштування

Готовий кульовий кран врізається у трубопровід. Таку роботу доцільно доручити кваліфікованому сантехніку, оскільки після монтажу необхідно перевірити герметичність різьбових з’єднань і правильність повного закриття.

Для накладного привода потрібно перевірити:

• форму й розміри ручки;
• напрямок повороту;
• доступне місце навколо крана;
• надійність кріплення;
• зусилля, необхідне для закриття;
• доступ до електроживлення.

Після підключення необхідно протестувати ручне керування, віддалену команду та автоматичний сценарій із датчиком протікання.



Основні переваги пристроїв 1DAL

• готові кульові крани та накладні приводи;
• моделі 1/2″, 3/4″ та 1″;
• Wi-Fi і ZigBee-керування;
• дистанційне відкривання та закривання;
• автоматичні сценарії;
• інтеграція з датчиками протікання;
• акумулятор 9000 мА·год у кульових кранах;
• латунний корпус готових кранів;
• робочий тиск до 16 бар;
• вертикальний і горизонтальний монтаж;
• можливість автоматизувати наявний кран із важелем.



Часті запитання



Чи потрібен хаб для розумного крана?

Для ZigBee-кранів і ZigBee-електропривода потрібен сумісний ZigBee-хаб. Wi-Fi-привід ELDR.WF підключається безпосередньо до мережі Wi-Fi 2,4 ГГц.



Чи може розумний кран сам виявити протікання?

Ні. Для автоматичного виявлення води потрібен окремий датчик протікання. Кран або привод виконує команду на закриття після запуску налаштованого сценарію.



Який варіант вибрати для холодної та гарячої води?

Якщо холодна й гаряча вода подаються через окремі вводи, для їх незалежного перекриття потрібні два крани або два електроприводи відповідного розміру.



Чому варто обрати розумні крани 1DAL

Асортимент 1DAL дозволяє автоматизувати як нову, так і вже встановлену систему водопостачання. Для нового монтажу можна вибрати готовий акумуляторний ZigBee-кран потрібного діаметра, а для наявної запірної арматури — Wi-Fi або ZigBee-електропривід.

У поєднанні з датчиками протікання пристрої допомагають створити автоматичний сценарій перекриття води. Для стабільної роботи важливо правильно підібрати розмір, перевірити механічну сумісність, забезпечити живлення та регулярно тестувати систему.
