Розумні системи захисту від протікання води 1DAL



Розумна система захисту від протікання води 1DAL допомагає своєчасно виявити появу води та автоматично перекрити водопостачання. Датчики встановлюються у потенційно небезпечних зонах, а кульовий кран або накладний електропривід виконує команду на закриття після спрацьовування налаштованого сценарію.

В асортименті є готові комплекти для однієї або декількох зон, системи з одним чи двома кранами, модифікації з акумуляторним живленням, ZigBee-хабом і ДБЖ, а також базові Wi-Fi-рішення без окремого шлюзу. Керування сумісними пристроями та отримання сповіщень здійснюється через Tuya Smart або Smart Life.



Як працює система антипотопу

Принцип роботи системи складається з кількох послідовних дій.



1. Виявлення води

Бездротовий датчик розміщується на підлозі або в іншій зоні можливого витоку. Після контакту чутливих елементів із водою він передає подію в систему.



2. Передавання сигналу

У ZigBee-комплектах датчик зв’язується з хабом, який об’єднує компоненти системи. У Wi-Fi-версіях датчик і виконавчий механізм підключаються до сумісної бездротової мережі без ZigBee-шлюзу.



3. Автоматичне перекриття води

За налаштованим сценарієм кульовий кран або електропривід закриває подавання води. Це допомагає обмежити подальше надходження води та зменшити можливі наслідки аварії.



4. Сповіщення користувача

Система може надіслати PUSH-повідомлення на смартфон і відобразити стан сумісного крана або привода в застосунку. Доступність віддаленого сповіщення залежить від живлення хаба, роутера та доступу до Інтернету.



Що входить до комплектів

Залежно від обраної серії система може містити:

• один або два датчики протікання;
• один або два автоматичні кульові крани;
• накладний електропривід для наявного кульового крана;
• ZigBee-хаб;
• джерело безперебійного живлення;
• кріплення та елементи живлення відповідно до моделі.

Кількість датчиків визначає число контрольованих зон, а кількість кранів — число водопровідних ліній, які система може перекрити.



MiniKit — базовий комплект з одним датчиком

Серія MiniKit містить один датчик протікання, один акумуляторний кульовий кран і хаб. Модифікації представлені для підключення 1/2", 3/4" та 1".

Такий комплект можна використовувати для захисту однієї водопровідної лінії та однієї основної зони ризику, наприклад:

• кухні;
• санвузла;
• котельні;
• водонагрівача;
• пральної машини;
• вводу води в невелику квартиру.

Додаткові датчики доцільні, якщо потрібно одночасно контролювати кілька віддалених зон.



StandartKit — два датчики та один кран

StandartKit комплектується двома датчиками, одним акумуляторним кульовим краном і хабом. Серія представлена у розмірах 1/2", 3/4" та 1". Наприклад, STKT34 має два датчики, один кран 3/4" і хаб.

Два датчики дозволяють контролювати різні місця, зберігаючи один спільний виконавчий кран. Це може бути:

• мийка та посудомийна машина;
• пральна машина та бойлер;
• кухня та санвузол;
• колектор і котельня;
• два сусідні технічні вузли.

Після спрацьовування будь-якого підключеного датчика система може перекрити загальну лінію водопостачання.



MaxKit — два датчики та два крани

Серія MaxKit містить два датчики, два акумуляторні кульові крани та хаб. Комплекти доступні для трубних підключень 1/2", 3/4" та 1".

Два крани зручні для об’єктів, де потрібно окремо перекривати:

• холодну та гарячу воду;
• два незалежні вводи;
• дві водопровідні гілки;
• квартиру й окреме технічне приміщення;
• різні частини комерційного об’єкта.

Перед вибором необхідно перевірити, чи потрібні обидва крани одного діаметра та чи відповідає їхнє різьбове підключення трубопроводу.

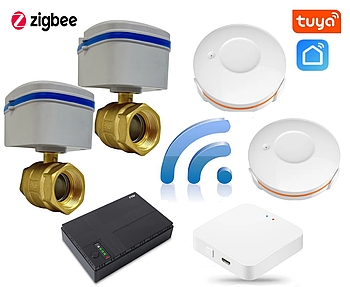

ProfiKit — система з резервним живленням

ProfiKit — розширена ZigBee-система з двома датчиками, двома акумуляторними кульовими кранами, хабом і ДБЖ. У категорії є версії 1/2", 3/4" та 1".

Датчики в комплекті оснащені виносними сенсорними шнурами, що спрощує контроль важкодоступних місць. Хаб підключається через USB, а резервне джерело живлення підтримує його роботу під час відключення електроенергії. Фактичний час автономності залежить від підключеного обладнання та його споживання.

ProfiKit варто розглядати для:

• квартири з окремими вводами холодної та гарячої води;
• приватного будинку;
• котельні;
• офісу;
• магазину;
• ресторану;
• технічного або серверного приміщення;
• об’єкта з підвищеними вимогами до резервного живлення.



BaseKit ZigBee

BaseKit BSKT.ZB складається з одного ZigBee-датчика протікання, накладного електропривода та ZigBee-хаба. Електропривід встановлюється на сумісний наявний кульовий кран, тому повна заміна запірної арматури може не знадобитися. У картці заявлена сумісність із кранами DN15, DN20 і DN25.

Переваги такого формату:

• використання наявного крана;
• ZigBee-зв’язок між компонентами;
• хаб у комплекті;
• дистанційна перевірка стану привода;
• можливість ручної команди на відкриття або закриття;
• інтеграція з іншими сумісними пристроями Tuya.

Перед монтажем необхідно перевірити форму ручки, її розміри, доступний простір і механічну сумісність із приводом.



BaseKit Wi-Fi

BaseKit BSKT.WF містить один Wi-Fi-датчик протікання та один Wi-Fi-електропривід. Окремий ZigBee-хаб у цій модифікації не передбачений. Обидва компоненти працюють через сумісну мережу Wi-Fi 2,4 ГГц.

Wi-Fi-версія зручна, коли потрібно:

• контролювати одну зону;
• перекривати один наявний кульовий кран;
• обійтися без ZigBee-шлюзу;
• створити окрему систему захисту від протікання;
• керувати приводом через застосунок.

Перед установленням потрібно переконатися, що в місці датчика та привода є стабільне покриття Wi-Fi.



Окремий ZigBee-датчик протікання WS02B2

У категорії також представлений окремий датчик WS02B2. Він працює через ZigBee та не підключається безпосередньо до Wi-Fi. Для віддаленого контролю, сповіщень і сценаріїв потрібен сумісний хаб.

Додатковий датчик можна встановити:

• під пральною машиною;
• під посудомийною машиною;
• під кухонною мийкою;
• біля бойлера;
• поруч із фільтром води;
• біля колектора;
• у котельні;
• біля насоса;
• у підвалі;
• у технічній шафі.

Сам датчик лише виявляє воду та передає подію. Для автоматичного перекриття потрібен сумісний кран або електропривід і правильно налаштований сценарій.



Акумуляторний кран чи накладний електропривід

У категорії використано два різні способи перекриття води.



Автоматичний кульовий кран

Кран монтується безпосередньо в трубопровід і замінює звичайну запірну арматуру. У серіях MiniKit, StandartKit, MaxKit та ProfiKit представлені модифікації 1/2", 3/4" і 1".

Такий варіант потребує сантехнічного монтажу, але забезпечує інтегровану конструкцію крана та електропривода.



Накладний електропривід

Привід встановлюється на ручку наявного кульового крана. Сам трубопровід і кран можуть залишитися без заміни, якщо їхня конструкція сумісна з механізмом.

Цей формат використовується в BaseKit ZigBee та BaseKit Wi-Fi. Для нього особливо важливо перевірити:

• тип і форму ручки;
• розмір крана;
• зусилля для його повороту;
• доступний простір;
• надійність кріплення;
• можливість ручного керування.



ZigBee чи Wi-Fi



ZigBee

ZigBee-комплекти працюють через хаб. Вони зручні для системи з декількох датчиків, кранів та інших пристроїв розумного будинку.

Переваги:

• один хаб для декількох компонентів;
• низьке енергоспоживання датчиків;
• можливість розширення системи;
• менше прямих підключень до роутера;
• централізовані сценарії Tuya Smart / Smart Life.



Wi-Fi

Wi-Fi-пристрої підключаються безпосередньо до роутера та не потребують ZigBee-шлюзу.

Такий варіант зручний для компактної системи з одним датчиком і одним приводом. Водночас для стабільної роботи важливе якісне Wi-Fi-покриття в місцях встановлення обох компонентів.



Як вибрати діаметр крана

Акумуляторні кульові крани представлені в трьох типорозмірах:

• 1/2";
• 3/4";
• 1".

Діаметр потрібно підбирати відповідно до водопровідної системи, а не лише за зовнішнім розміром труби. Перед замовленням варто перевірити маркування на крані або фітингу та узгодити підключення з сантехніком.

Неправильно вибраний діаметр може потребувати додаткових перехідників або повної зміни схеми монтажу.



Скільки датчиків потрібно

Один датчик контролює лише локальну зону навколо місця встановлення. Він не може визначити витік в іншій кімнаті або на віддаленій ділянці.

Рекомендовані зони контролю:

• під пральною машиною;
• під посудомийною машиною;
• під мийкою;
• біля бойлера;
• біля фільтра;
• поруч із насосною станцією;
• під колектором;
• біля котла;
• у санвузлі;
• у технічній шафі.

Для квартири з кухнею, санвузлом і бойлером одного датчика може бути недостатньо. Система повинна охоплювати кожне місце, де вода може з’явитися раніше, ніж потрапить до іншої контрольованої зони.



Де встановлювати крани

Кран або привод доцільно встановлювати так, щоб після його закриття припинялося подавання води до всіх контрольованих точок.

Поширені варіанти:

• на загальному вводі води;
• окремо на холодній і гарячій воді;
• перед бойлером;
• перед колектором;
• на вводі в окреме приміщення;
• на незалежній водопровідній гілці.

Для систем із двома кранами потрібно заздалегідь визначити, які саме лінії вони перекриватимуть.



Робота при відключенні електроенергії

Датчики та акумуляторні кульові крани мають власні джерела живлення відповідно до конкретної моделі. Однак хаб і роутер також повинні залишатися увімкненими, якщо потрібні віддалений доступ і PUSH-сповіщення.

ProfiKit додатково комплектується ДБЖ для резервного живлення хаба. У картці заявлена можливість підключення до ДБЖ також роутера, але в такому разі тривалість автономної роботи скорочується.

Під час вибору варто окремо перевірити:

• живлення датчиків;
• живлення кранів або приводів;
• резервне живлення хаба;
• резервне живлення роутера;
• роботу локальних сценаріїв без Інтернету;
• можливість ручного перекриття води.



Монтаж і перевірка системи

Врізання автоматичного кульового крана в трубопровід доцільно доручити кваліфікованому сантехніку. Після встановлення потрібно перевірити герметичність з’єднань і переконатися, що кран повністю відкривається та закривається.

Після налаштування системи необхідно:

1. перевірити кожен датчик за допомогою невеликої кількості води;
2. переконатися, що подія надходить у застосунок;
3. перевірити автоматичне закриття крана;
4. протестувати ручне керування;
5. переконатися, що кран перекриває потрібну водопровідну лінію;
6. перевірити роботу резервного живлення, якщо воно передбачене;
7. регулярно контролювати заряд батарей.

Систему потрібно періодично тестувати, а крани — відкривати та закривати, щоб перевіряти їхню механічну працездатність.



Де використовують системи антипотопу

Розумний захист від протікання можна застосовувати у:

• квартирах;
• приватних будинках;
• дачах;
• офісах;
• магазинах;
• ресторанах;
• готелях;
• котельнях;
• підвалах;
• серверних;
• технічних приміщеннях;
• об’єктах з автономним водопостачанням.

Особливо корисна система на об’єктах, які часто залишаються без нагляду.



Основні переваги систем 1DAL

• автоматичне перекриття води за налаштованим сценарієм;
• Wi-Fi та ZigBee-комплекти;
• модифікації з одним або двома датчиками;
• системи з одним або двома кранами;
• розміри 1/2", 3/4" та 1";
• акумуляторні кульові крани;
• накладні електроприводи;
• керування через Tuya Smart / Smart Life;
• PUSH-сповіщення;
• можливість розширення додатковими датчиками;
• комплекти з резервним живленням;
• рішення для житлових і комерційних об’єктів.



Часті запитання



Чи може датчик сам перекрити воду?

Ні. Датчик лише виявляє воду та передає подію. Для перекриття потрібен сумісний автоматичний кран або електропривід і налаштований сценарій.



Чи потрібен ZigBee-хаб?

Для ZigBee-датчиків і ZigBee-кранів хаб потрібен. У готових ZigBee-комплектах він входить до складу. BaseKit Wi-Fi працює без окремого ZigBee-шлюзу.



Що вибрати для холодної та гарячої води?

Для двох незалежних вводів доцільно розглядати комплект із двома кранами — MaxKit або ProfiKit. Діаметр кожного крана повинен відповідати конкретній лінії.



Чому варто обрати систему захисту від протікання 1DAL

Категорія 1DAL дозволяє підібрати систему під різну конфігурацію водопостачання: від одного Wi-Fi-датчика з накладним приводом до ZigBee-комплекту з двома датчиками, двома акумуляторними кранами, хабом і резервним живленням.

Правильно підібрана система допомагає швидше виявити протікання, автоматизувати перекриття води та отримати повідомлення про подію. Вона доповнює справну сантехніку, регулярний огляд з’єднань і своєчасне технічне обслуговування.
