Комплекти автоматизації клімату 1DAL



Комплекти автоматизації клімату 1DAL ClimeKit допомагають контролювати температуру та вологість у приміщенні й автоматично керувати підключеними приладами. Датчик передає актуальні показники в Tuya Smart, а розетка, реле або сенсорний вимикач виконує налаштовану команду: вмикає чи вимикає обігрівач, вентилятор, зволожувач, осушувач, вентиляцію або інше сумісне обладнання.

В асортименті є Wi-Fi-комплекти, які підключаються до домашнього роутера без окремого шлюзу, та ZigBee-система з хабом. Виконавчим пристроєм може бути реле, штепсельна розетка, одноклавішний або двоклавішний сенсорний вимикач. Це дозволяє підібрати рішення під спосіб підключення обладнання та потрібний сценарій автоматизації.



Як працює розумна автоматизація клімату

Принцип роботи системи складається з кількох етапів:

1. датчик вимірює температуру та відносну вологість;
2. показники передаються в Tuya Smart;
3. система порівнює їх із заданими користувачем умовами;
4. розетка, реле або вимикач отримує команду;
5. підключений прилад вмикається чи вимикається;
6. після досягнення іншого порогового значення система змінює стан пристрою.

Наприклад, можна налаштувати ввімкнення обігрівача при зниженні температури, запуск вентилятора при перегріванні або керування зволожувачем залежно від вологості повітря.

Комплекти ClimeKit працюють за принципом порогового керування «увімкнено/вимкнено». Вони не замінюють спеціалізований терморегулятор там, де потрібні точне регулювання температури підлоги, виносний датчик, сухий контакт для котла, керування сервоприводами або спеціальний алгоритм HVAC.



Що входить до комплектів ClimeKit

У різних модифікаціях використовуються:

• датчик температури та вологості;
• Wi-Fi-реле;
• Wi-Fi-розетка;
• ZigBee-розетка;
• одноклавішний сенсорний Wi-Fi-вимикач;
• двоклавішний сенсорний Wi-Fi-вимикач;
• ZigBee-хаб;
• мобільний застосунок Tuya Smart.

Усі комплекти містять датчик і виконавчий пристрій, але відрізняються способом підключення обладнання та протоколом зв’язку.

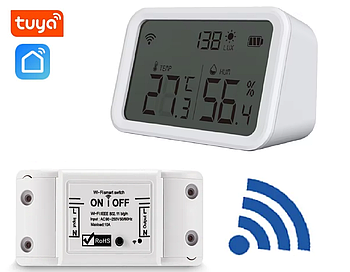

ClimeKit WF1: датчик і Wi-Fi-реле

ClimeKit WF1 складається з Wi-Fi-датчика температури та вологості й Wi-Fi-реле. Обидва пристрої підключаються безпосередньо до мережі Wi-Fi 2,4 ГГц, тому окремий ZigBee-хаб не потрібен.

Реле можна використовувати для керування стаціонарно підключеною лінією або сумісним обладнанням, яке підтримує звичайне ввімкнення та вимкнення живлення.

Комплект підійде для автоматизації:

• вентилятора;
• витяжки;
• зволожувача;
• осушувача;
• допоміжного обігрівача;
• циркуляційного насоса;
• іншого сумісного електричного навантаження.

Перед монтажем необхідно перевірити номінальний струм, максимальну потужність реле, тип навантаження та пусковий струм обладнання. Для потужних нагрівачів, двигунів і компресорів може знадобитися проміжний контактор або інше спеціалізоване комутаційне обладнання.

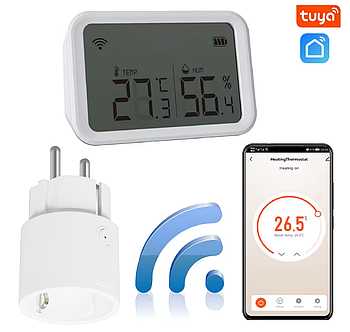

ClimeKit WF2: датчик і Wi-Fi-розетка

ClimeKit WF2 містить Wi-Fi-датчик температури та вологості й розумну Wi-Fi-розетку. Пристрої працюють без окремого хаба та взаємодіють через сценарій у Tuya Smart.

Такий формат зручний для приладів зі штепсельною вилкою:

• переносного обігрівача;
• вентилятора;
• зволожувача;
• осушувача;
• побутового тепловентилятора;
• іншого сумісного кліматичного обладнання.

Підключений прилад повинен автоматично відновлювати роботу після подавання живлення. Якщо обладнання щоразу потребує натискання кнопки або команди з власного пульта, керування тільки через розетку може бути недоступним.

Також необхідно звірити потужність і пусковий струм приладу з допустимим навантаженням розетки.

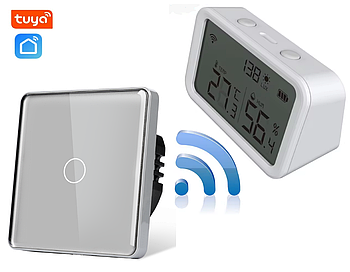

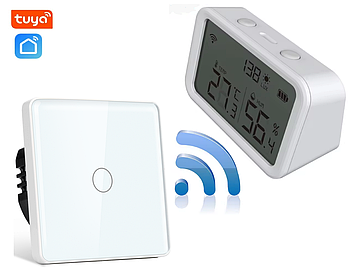

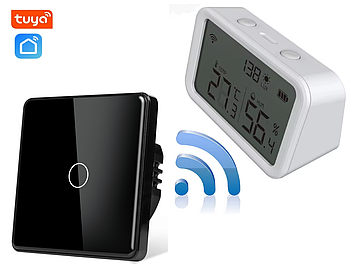

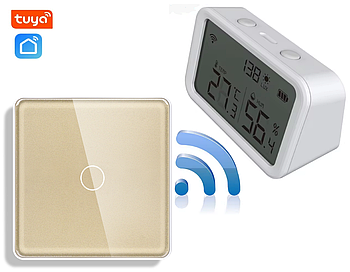

ClimeKit WF3: датчик і одноклавішний сенсорний вимикач

Серія ClimeKit WF3 поєднує датчик температури та вологості з одноклавішним сенсорним Wi-Fi-вимикачем. Усі компоненти підключаються до Wi-Fi 2,4 ГГц без ZigBee-хаба. Вимикач підтримує ручне керування, команди через Tuya Smart і запуск за даними датчика.

Доступні кольори:

• білий;
• чорний;
• сірий;
• золото.

Одноклавішна модель керує однією підключеною лінією. Її можна застосовувати для вентиляції, витяжки, допоміжного обладнання або освітлення, яке має працювати за заданими умовами.

Для керування потужним кліматичним обладнанням потрібно перевірити допустиме навантаження вимикача. Сенсорний вимикач не слід автоматично розглядати як заміну силового контактора або терморегулятора.

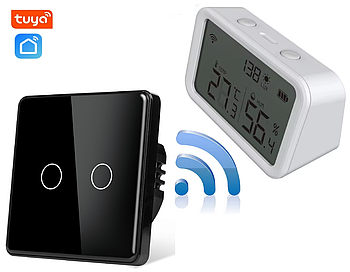

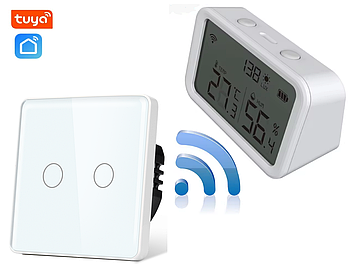

ClimeKit WF4: датчик і двоклавішний сенсорний вимикач

ClimeKit WF4 комплектується датчиком температури та вологості й двоклавішним сенсорним Wi-Fi-вимикачем. Дві клавіші дозволяють керувати двома окремими лініями відповідно до налаштованих сценаріїв. У каталозі є білий, чорний, сірий та золотий варіанти.

Можливі сценарії:

• перша лінія вмикає вентилятор при підвищенні температури;
• друга лінія запускає осушення при надмірній вологості;
• одна клавіша керує вентиляцією, друга — освітленням;
• обидві лінії працюють за окремими розкладами;
• ручне керування зберігається паралельно з автоматизацією.

Кожна лінія повинна використовуватися лише в межах допустимого навантаження конкретного механізму.

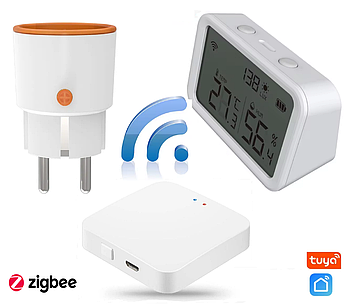

ClimeKit ZB1: ZigBee-датчик, розетка та хаб

ClimeKit ZB1 складається із ZigBee-датчика температури й вологості, ZigBee-розетки та хаба. Хаб підключається до мережі Wi-Fi 2,4 ГГц і забезпечує взаємодію ZigBee-пристроїв із Tuya Smart.

ZigBee-комплект доцільно вибрати, якщо:

• планується додавати інші ZigBee-датчики;
• у системі буде декілька контрольованих зон;
• потрібно зменшити кількість пристроїв, безпосередньо підключених до роутера;
• потрібна розширювана система розумного будинку;
• ZigBee-хаба ще немає.

Можливість виконання сценаріїв без Інтернету залежить від моделі хаба, типу автоматизації та налаштувань. Для віддаленого доступу й PUSH-сповіщень потрібні живлення хаба, робота роутера та доступ до Інтернету.



Wi-Fi чи ZigBee: що вибрати



Wi-Fi-комплекти

Серії WF1, WF2, WF3 та WF4 підключаються до Wi-Fi без окремого ZigBee-шлюзу.

Їхні переваги:

• менша кількість компонентів;
• не потрібно окремо встановлювати хаб;
• зручний запуск однієї кліматичної зони;
• пряме підключення до Tuya Smart;
• вибір між реле, розеткою та вимикачами.

Для стабільної роботи необхідне якісне покриття Wi-Fi у місці встановлення датчика та виконавчого пристрою.



ZigBee-комплект

ClimeKit ZB1 працює через хаб і більше підходить для системи, яку планують розширювати.

Через сумісний шлюз можна поступово додавати:

• датчики температури та вологості;
• датчики відкриття;
• датчики протікання;
• розумні розетки;
• реле;
• сирени;
• інші сумісні ZigBee-пристрої.



Яким обладнанням можна керувати

Комплекти ClimeKit можна використовувати з обладнанням, яке допускає зовнішнє керування подаванням живлення або комутацію відповідної лінії:

• електричними обігрівачами;
• вентиляторами;
• витяжками;
• зволожувачами;
• осушувачами;
• насосами;
• допоміжними системами вентиляції;
• кліматичними приладами з функцією відновлення роботи після подавання живлення.

Перед підключенням потрібно перевірити:

• номінальну потужність;
• робочий і пусковий струм;
• спосіб керування приладом;
• поведінку після відключення електроенергії;
• допустимість частого ввімкнення;
• рекомендації виробника обладнання.

Звичайний кондиціонер із пультом не завжди можна повноцінно автоматизувати через розетку або вимикач. Якщо модель не відновлює попередній режим після подавання живлення, потрібен сумісний ІЧ-пульт, штатний Wi-Fi-модуль або інший інтерфейс керування.



Сценарії автоматизації температури

Систему можна налаштувати так, щоб:

• обігрівач вмикався при зниженні температури;
• вентилятор запускався при перегріванні;
• обладнання вимикалося після досягнення заданого значення;
• користувач отримував повідомлення про вихід температури за встановлені межі;
• прилад працював тільки в певні години;
• використовувалися різні пороги для ввімкнення та вимкнення.

Для стабільної роботи бажано передбачати різницю між порогами ввімкнення й вимкнення. Наприклад, увімкнути обігрівач при +18 °C, а вимкнути при +21 °C. Це допомагає уникати надто частих перемикань.



Сценарії автоматизації вологості

За показниками вологості можна налаштувати:

• запуск зволожувача при сухому повітрі;
• вимкнення зволожувача після досягнення заданого рівня;
• увімкнення вентилятора або осушувача при підвищеній вологості;
• повідомлення про різку зміну показників;
• роботу обладнання за розкладом і пороговим значенням;
• окремі денні та нічні режими.

Вибираючи пороги, потрібно враховувати призначення приміщення, точність датчика та розташування джерел тепла й вологи.



Де використовувати ClimeKit

Комплекти можна застосовувати в сухих внутрішніх приміщеннях:

• квартирі;
• приватному будинку;
• офісі;
• кабінеті;
• магазині;
• коморі;
• гаражі;
• котельні;
• теплиці;
• серверному або технічному приміщенні;
• заміському будинку;
• приміщенні, яке часто залишається без нагляду.

Для вологих, запилених або неопалюваних зон потрібно окремо перевірити ступінь захисту й допустимий температурний діапазон кожного компонента.



Як правильно розмістити датчик

Для об’єктивного вимірювання датчик не варто встановлювати:

• біля радіатора;
• над обігрівачем;
• поруч із кондиціонером;
• під прямим сонячним промінням;
• біля відкритого вікна;
• безпосередньо над зволожувачем;
• біля витяжного або припливного отвору;
• у закритій шафі.

Датчик краще розмістити в зоні, яка відображає середні умови приміщення. Після встановлення потрібно порівняти його показники з контрольним термометром або гігрометром та за наявності такої функції виконати коригування в застосунку.



Як вибрати комплект



WF1 варто розглянути, якщо:

• обладнання підключається через стаціонарне реле;
• потрібна автоматизація існуючої електричної лінії;
• монтаж виконує кваліфікований спеціаліст;
• окремий хаб не потрібен.



WF2 підійде, якщо:

• прилад має звичайну вилку;
• його потужність відповідає характеристикам розетки;
• прилад автоматично запускається після подавання живлення;
• потрібне просте підключення без електромонтажу.



WF3 доцільний, якщо:

• потрібно керувати однією лінією;
• важливе ручне сенсорне керування;
• потрібен вибір кольору;
• навантаження сумісне з вимикачем.



WF4 підійде, якщо:

• потрібно керувати двома окремими лініями;
• кожна лінія має власний сценарій;
• потрібне ручне та дистанційне керування;
• важливий єдиний двоклавішний механізм.



ZB1 варто вибрати, якщо:

• потрібна система із ZigBee-хабом;
• планується розширення;
• у комплекті потрібна розумна розетка;
• необхідно підключати інші сумісні ZigBee-пристрої.



Монтаж і налаштування

Підключення розетки не потребує стаціонарного електромонтажу, але перед використанням потрібно перевірити допустиме навантаження.

Реле й вбудовані сенсорні вимикачі працюють із мережею 230 В, тому їх установлення та перевірку має виконувати кваліфікований електрик.

Після монтажу необхідно:

1. додати компоненти в Tuya Smart;
2. перевірити якість Wi-Fi або ZigBee-зв’язку;
3. налаштувати пороги температури й вологості;
4. окремо задати умови ввімкнення та вимкнення;
5. протестувати ручне керування;
6. перевірити реакцію приладу після відновлення живлення;
7. протестувати сценарій у реальних умовах;
8. контролювати заряд батареї датчика.



Основні переваги ClimeKit 1DAL

• готові комплекти датчика та виконавчого пристрою;
• контроль температури й вологості;
• автоматичні сценарії Tuya Smart;
• Wi-Fi-моделі без хаба;
• ZigBee-комплект із хабом;
• реле, розетки та сенсорні вимикачі;
• одноклавішні й двоклавішні модифікації;
• чотири кольори вимикачів;
• віддалений перегляд показників;
• порогові повідомлення;
• таймери та розклади;
• можливість поступового розширення системи.



Часті запитання



Чи замінює ClimeKit терморегулятор?

ClimeKit підходить для порогового ввімкнення та вимкнення сумісного обладнання. Для теплої підлоги, котла, фанкойла, сервоприводів або систем із виносним датчиком може знадобитися спеціалізований терморегулятор.



Чи можна підключити обігрівач до розетки ClimeKit?

Можна лише тоді, коли потужність і пусковий струм обігрівача не перевищують параметри розетки, а сам прилад відновлює роботу після подавання живлення.



Чи потрібен ZigBee-хаб?

Для моделей WF1–WF4 хаб не потрібен. У ClimeKit ZB1 ZigBee-хаб входить до комплекту та забезпечує роботу датчика й розетки.



Чому варто обрати ClimeKit 1DAL

Комплекти ClimeKit дозволяють підібрати спосіб автоматизації під конкретне обладнання. Для переносного приладу можна використовувати розумну розетку, для стаціонарної лінії — реле, а для ручного й автоматичного керування однією або двома лініями — сенсорний вимикач.

Wi-Fi-версії зручні для компактної системи без хаба, а ZigBee-комплект підійде для подальшого розширення розумного будинку. Правильний результат залежить від сумісності навантаження, розташування датчика та коректно налаштованих порогів.
